稻壳灰颗粒的四大用途，全文详解！

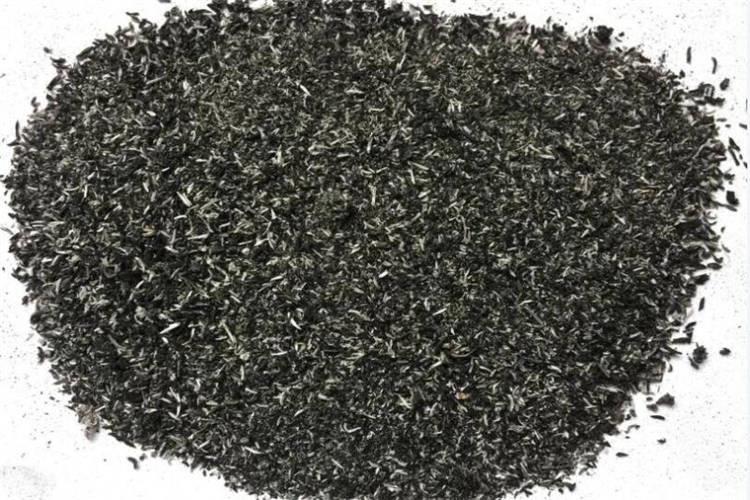

不知道大家有没有了解过，稻壳灰是利用稻壳进行燃料燃烧或生物质发电厂气化产生的一种工业废渣。不管是对我们的生活、还是工业、农业上，都有很大帮助。接下来就为大家全面的介绍一下稻壳灰颗粒的四大用途，对此感兴趣的朋友们可以接着往下好好了解一下，希望对大家进一步了解该产品有所帮助。

1、掺稻壳灰的碾压混凝土强度的最佳用水量低于按密度的最佳用水量，稻壳灰掺量越大，其最佳用水量也越大；稻壳灰掺量由0增加到100％，碾压混凝土的最佳用水量（按强度）由108 kg/m3增至126 kg/m3；碾压混凝土抗压强度随稻壳灰掺量的增多而降低，稻壳灰掺量分别为0、30％、50％、70％、100％的碾压混凝土，在最佳用水量条件下，其最高抗压强度分别可达71 MPa、51 MPa、45 MPa、27 MPa和20MPa。

2、稻壳灰替代水泥掺入混凝土，能明显的改善孔结构，孔隙明显细化，小于20 nm的无害孔明显增多。最可几孔径和平均孔径越小，混凝土的抗压强度越大，用平均孔径能较好地表示稻壳灰混凝土孔参数。对不同的水胶比，掺10％和20％高活性稻壳灰混凝土都具有良好的抗冻融特性，但是掺30％稻壳灰的混凝土的抗冻融特性下降；混凝土含气量和平均气泡间隔系数极大的影响稻壳灰混凝土的抗冻融特性，硬化后含气量为4.5％和平均气泡间隔系数为400微米以下的稻壳灰混凝土都具有良好的抗冻融特性；从混凝土的抗冻性角度来看，高活性稻壳灰在混凝土中的掺量上限为20％。

3、在水灰比为0.22时，稻壳灰和气化稻壳灰掺合料新拌混凝土的工作性能良好，经时损失较小，但流出时间出现下降，并存在一定的发粘现象，且工作性和硅灰相接近，略好于偏高岭土；28 d的抗压强度，电炉热解稻壳灰达到了最大值108.1 MPa，超过了硅灰12 MPa；气化稻壳灰由于含有较多的炭，活性较弱，而二次燃烧后的气化稻壳灰的活性得到提高，水灰比0.19时其28 d抗压强度达到了104.5 MPa，好于空白样，并和偏高岭土强度相接近；稻壳灰的加入可以降低混凝土的氯离子渗透性能，只要配方得当完全可以超过硅灰的效果，水灰比越大，稻壳灰降低混凝土的氯离子渗透性能效果则越明显。

4、此外，利用稻壳灰生产的保温砖是一种新型隔热耐火保温材料，以稻壳灰为主要原料，掺入适当粘结剂等其它辅助原料，经混合搅拌、成型、干燥、焙烧而成。具有外观洁白、重烧线收缩小、高温导热系数低等特点。经陶瓷烤花炉试用证明，和硅藻土砖相比，节电20％以上，且表面温度降低。【具体可参考《精讲：碳化稻壳的多样应用有哪些？》的相关内容】

本篇文章主要向大家详细介绍了稻壳灰颗粒的四大用途。不知道大家有没有对以上问题完全掌握呢？如果大家对该产品还有疑惑的地方想要了解的话，大家可以在线咨询我们的热线客服，我们的客服将为大家提供热情服务。
