全国服务热线:
15054704415
待添加
新闻中心

联系我们

服务热线:15054704415

联系人:秦真焰

电话:0537-6206158

传真:0537-6206058

qq:351156093

微信:15054704415

地址:济宁市鱼台县经济开发区

网址:www.sdhengdong.com

当前位置:网站首页 > 行业新闻 > 碳化稻壳品质下降?三大因素要着力解决

碳化稻壳品质下降?三大因素要着力解决

文章来源:www.sdhengdong.com发表时间: 2019-8-5 10:00:26

若是想要将稻壳经过碳化之后获得碳化稻壳,那么就需要严格的把控燃烧的温度、通风的条件以及加热的速率这三大条件,若是在进行稻壳的碳化过程中,有任何一部步骤都没有控制好的话,那么都将会影响到碳化稻壳的品质,所以说希望大家能够从生产的时候,就给予控制获得高品质的碳化稻壳。

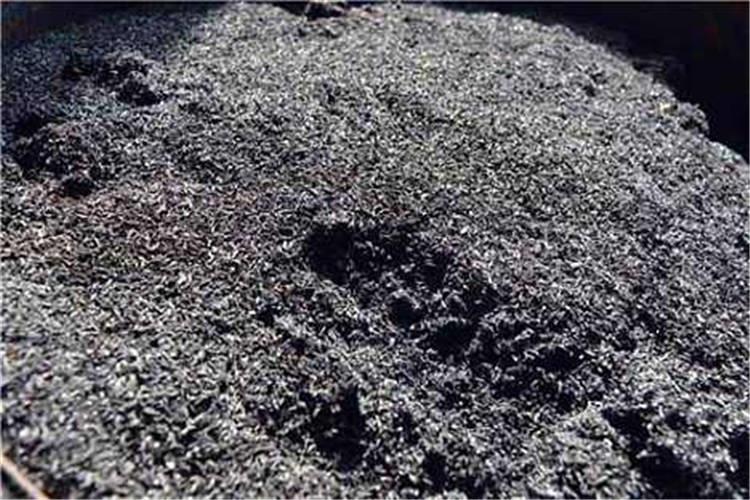

若燃烧温度低,碳化稻壳中的碳元素没有完全转变为二氧化碳而残留在RHA中


❥燃烧的温度

燃烧过程是为了除去稻壳中各种可燃性有机物质,但却不能破坏SiO2的无定形态,根据焚烧程度的不同,碳化稻壳的成分也不尽相同,稻壳经完全燃烧后,所含碳元素以二氧化碳的形式释放出来,其中的硅则转变为非晶态二氧化硅,约占灰分含量的80%~95%,以约50 nm大小的颗粒为基本粒子,松散粘聚并形成大量纳米尺度孔隙。钾则变为K2O,约占灰分含量的1%~2%,比表面积高达50~60 m2/g,整体呈灰白色,若燃烧温度过高,RHA中的无定形SiO2就会大量转变为结晶SiO2,反而降低RHA的活性。若燃烧温度低,碳化稻壳中的碳元素没有完全转变为二氧化碳而残留在RHA中,从而影响无定形SiO2的含量,呈黑色颗粒状,研究表明,高活性RHA焚烧温度控制在500~600℃为佳。

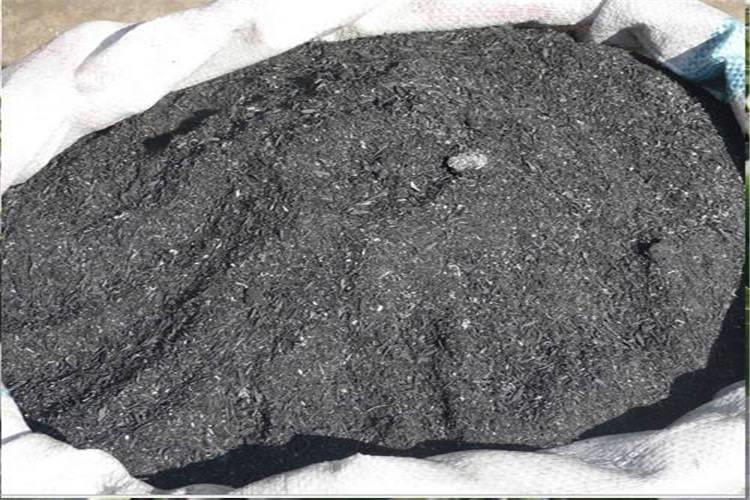

碳化稻壳焦燃烧的温度为670℃,时间为32 min


❥加热的速率

研究表明:当升温速率为20℃/min时,碳化稻壳焦燃烧的温度为670℃,时间为32 min;当升温速率为100℃/min时,燃烧时间由32 min缩短到7.5 min,碳化稻壳焦燃烧温度接近800℃,比升温速率为20℃/min时高出了110℃,大规模生产时,碳化稻壳燃烧升温速率在70~100℃/min是生产SiO2的较佳条件,且稻壳在高温时燃烧时间为10min较好。【具体可参考《碳化稻壳优越的应用表现为你精心化盘点》的相关内容】

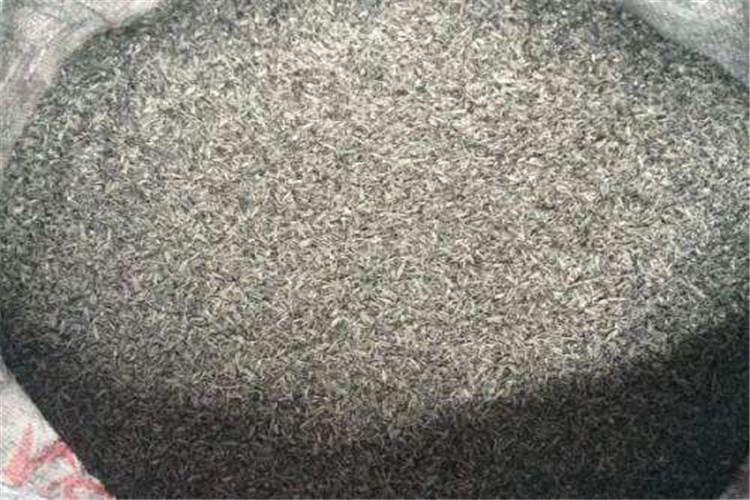

碳化稻壳产生的热值大约4 000 MJ/m3,碳化稻壳产率大约25%


❥通风的条件

在气流速度0.8~2 m/s下,0.3~0.8 mm直径的硅沙和稻壳充分混合,可使碳化稻壳燃烧效率达到97%,飞灰中残炭的含量仅为3%~8%,气流速度30~40 m3/h,碳化稻壳产生的热值大约4 000 MJ/m3,碳化稻壳产率大约25%。



通过阅读以上内容,想必大家对碳化稻壳的碳化要点有了一些的了解,如果大家还有什么疑问想咨询,可以关注我们的网站或者拨打网站下方的热线。欢迎广大新老客户与我们联系咨询,我们将竭诚为您服务。


文章分享:
